ZKJSFW 玻璃钢夹砂管道缠绕生产线

(一)、概述：

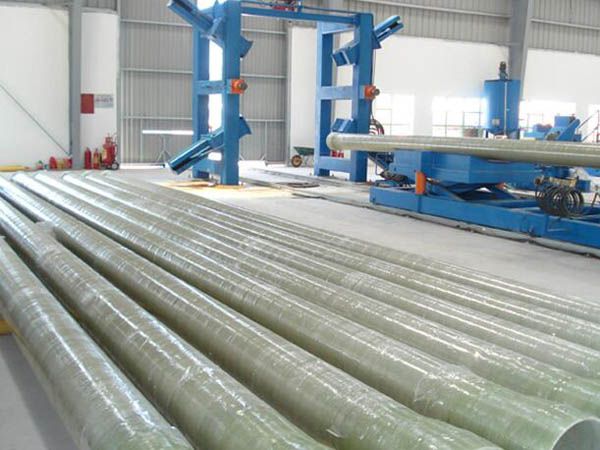

微控玻璃钢缠绕夹砂管道生产线是由制衬机、数控加砂缠绕机、固化站、修整机、全液压龙门脱模机五个部分组成。控制加砂缠绕机的控制中心采用电脑控制，只需把所缠绕产品的参数输入进去，微机即可自动完成产品缠绕线型的设计，然后控制模具转速与小车行走的复合运动。
    (1) 厂房、动力配置：生产车间需要长、宽、高是：50米X24米X8米，约合1200平方米，需要配备2个3-5吨的行吊，电力电压需要120千瓦以上的配置。
   （2）人员要求：该生产线正常生产需要8-10个人，其中需要具备设备维护、日常操作的技术人员1名。
   （3）原材料：树脂（一般管道使用DC191不饱和树脂），玻璃纤维缠绕纱，促进剂，固化剂，表面毡，短切毡，石英砂，网格布，兜纱布等。
   （4）生产能力：以1米的管道为例子，工人操作生产熟练的前提下，8个小时内能生产120米管道，
(二)、参数：Parameters

（三）、工艺流程图：
→模具准备  →设备调试、原材料准备 →管道内衬制作 →固化站内衬固化 →内衬质量检验 →管道增强层缠绕 →管道整体固化 →管道外观及主要尺寸检验 →管道脱模
（四）、玻璃钢管道缠绕模具
    向国内外需求客户专业大量提供模具直径为：Φ300-Φ3000mm模具，长度6米-12.5米规格范围的玻璃钢（FRP）缠绕模具；提供模具直径为Φ50-Φ300mm模具，长度4米-6米规格范围的钢模。
